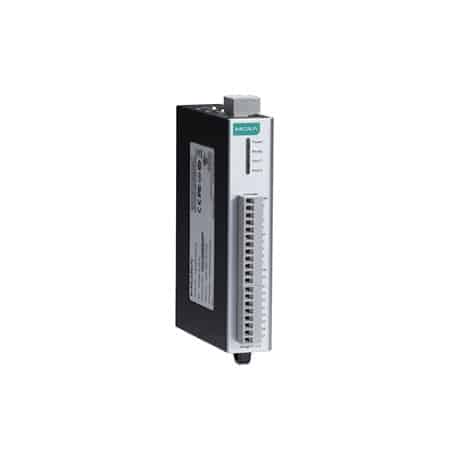

Descrizione IOLOGIK E1212
Il ioLogik E1212 fa parte della serie E1200 di Moxa, noto per la sua versatilità nel supportare i protocolli più utilizzati per il recupero dei dati I/O. Questo dispositivo è ideale sia per ingegneri IT che OT, supportando protocolli come Modbus TCP, EtherNet/IP, SNMP, e altri. La serie E1200 permette di convertire i dati I/O in questi protocolli simultaneamente, facilitando la connessione delle applicazioni in modo semplice ed efficace.
Il ioLogik E1212 è particolarmente adatto per applicazioni che richiedono una connessione Ethernet in cascata, grazie ai suoi due porte Ethernet commutate. Questa caratteristica consente una facile espansione delle reti I/O e riduce i costi complessivi eliminando la necessità di switch Ethernet separati. Inoltre, il supporto per la comunicazione peer-to-peer semplifica il processo di cablaggio riducendo i costi associati.
Con 8 ingressi digitali e 8 uscite digitali configurabili, il ioLogik E1212 offre flessibilità e controllo migliorati per vari scenari di automazione industriale. La sua capacità di operare in ambienti con temperature che variano da -10 a 60°C lo rende adatto per l’uso in condizioni ambientali difficili.
Utilizzando la tecnologia push in combinazione con il server MX-AOPC UA, il ioLogik E1212 migliora l’accuratezza e riduce il volume di dati trasferiti, comunicando cambiamenti di stato o eventi al sistema SCADA solo quando necessario.
Specifiche Tecniche IOLOGIK E1212
Scarica scheda tecnica IOLOGIK E1212Interfaccia Input/Output
- Canali di Input Digitale
- 8
- Canali DIO Configurabili (tramite jumper)
- 8
- Isolamento
- 3k VDC o 2k Vrms
- Pulsanti
- Pulsante di reset
Input Digitali
- Connettore
- Morsetto Euroblock fissato con viti
- Tipo di Sensore
-
Contatto secco
Contatto umido (NPN o PNP) - Modalità I/O
- DI o contatore di eventi
- Contatto Secco
-
On: cortocircuito a GND
Off: aperto - Contatto Umido (DI a COM)
-
On: 10 a 30 VDC
Off: 0 a 3 VDC - Frequenza del Contatore
- 250 Hz
- Intervallo di Tempo per il Filtraggio Digitale
- Configurabile via software
- Punti per COM
- 8 canali
Output Digitali
- Connettore
- Morsetto Euroblock fissato con viti
- Tipo di I/O
- Sink
- Modalità I/O
- DO o uscita a impulsi
- Valutazione della Corrente
- 200 mA per canale
- Frequenza di Uscita a Impulsi
- 500 Hz (max.)
- Protezione da Sovracorrente
- 2.6 A per canale a 25°C
- Spegnimento per Sovratemperatura
- 175°C (tipico), 150°C (min.)
- Protezione da Sovratensione
- 35 VDC
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 2, 1 indirizzo MAC (bypass Ethernet)
- Protezione da Isolamento Magnetico
- 1.5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Web (HTTP), Utility Windows (ioSearch), Strumento MCC
- Protocolli Industriali
- Server Modbus TCP (Slave), Moxa AOPC (Tag Attivo), Libreria MXIO, Adattatore EtherNet/IP
- Gestione
- API RESTful, SNMPv1/v2c, Trappola SNMPv1, HTTP, Cliente DHCP, BOOTP, IPv4, TCP/IP, UDP
- MIB
- MIB Impostazioni Dispositivo
- Sicurezza
- Lista di controllo degli accessi
Funzioni di Sicurezza
- Autenticazione
- Database locale
Interfaccia LED
- Indicatori LED
- Alimentazione, Pronto, Porta 1, Porta 2
Modbus TCP
- Funzioni Supportate
- 1, 2, 3, 4, 5, 6, 15, 16, 23
- Modalità
- Server (Slave)
- Numero Massimo di Connessioni Client
- 10
EtherNet/IP
- Modalità
- Adattatore
- Numero Massimo di Connessioni Scanner
- 9 (sola lettura), 1 (lettura/scrittura)
Parametri di Alimentazione
- Connettore di Alimentazione
- Morsetto Euroblock fissato con viti
- Numero di Ingressi di Alimentazione
- 1
- Tensione di Ingresso
- 12 a 36 VDC
- Consumo di Energia
- 155 mA a 24 VDC
Caratteristiche Fisiche
- Custodia
- Plastica
- Dimensioni
- 27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
- Peso
- 200 g (0.44 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete
- Cablaggio
-
Cavo I/O, 16 a 26 AWG
Cavo di alimentazione, 12 a 24 AWG
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Altitudine
- 4000 m
Norme e Certificazioni
- EMC
- EN 55032/24, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
- ATEX, Classe I Divisione 2
- Sicurezza
- UL 508
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
Dichiarazione
- Prodotto Verde
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 561,930 ore
- Norme
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
