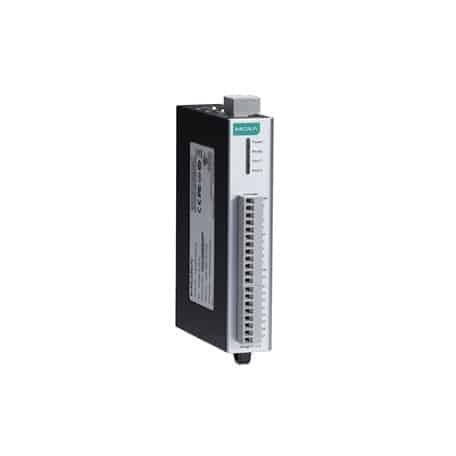

Descrizione IOLOGIK E1262
Il ioLogik E1262 è un dispositivo avanzato della serie E1200, progettato per semplificare l’integrazione e la gestione dei dati in ambienti industriali complessi. Questo modello supporta una vasta gamma di protocolli, tra cui Modbus TCP, EtherNet/IP, e Moxa AOPC per gli ingegneri OT, nonché SNMP, API RESTful, e la libreria Moxa MXIO per gli ingegneri IT, rendendolo estremamente versatile.
Il ioLogik E1262 offre una connessione I/O Ethernet in cascata, ideale per applicazioni di automazione industriale, sistemi di sicurezza e sorveglianza, e connessioni tunnel. La sua capacità di comunicazione peer-to-peer semplifica notevolmente il processo di cablaggio, riducendo i costi e migliorando l’efficienza operativa. Inoltre, la funzionalità di indirizzamento TCP Modbus definibile dall’utente facilita l’aggiornamento dei sistemi esistenti senza interventi complessi.
Il modello ioLogik E1262 è dotato di 8 ingressi/uscite TC, che permettono una gestione efficace e precisa dei segnali termocoppia, essenziale in molti processi industriali. La sua robustezza è garantita da una temperatura operativa che varia da -10 a 60°C, assicurando affidabilità anche in condizioni ambientali difficili.
Specifiche Tecniche IOLOGIK E1262
Scarica scheda tecnica IOLOGIK E1262Interfaccia Input/Output
- Canali Termocoppia
- 8
- Isolamento
- 3k VDC o 2k Vrms
- Pulsanti
- Pulsante di reset
Termocoppie
- Connettore
- Morsetto Euroblock fissato con viti
- Tipo di Sensore
- J, K, T, E, R, S, B, N
- Tipo Millivolt
-
±19.532 mV
±39.062 mV
±78.126 mV
Protezione da guasto e sovratensione: -35 a +35 VDC (alimentazione spenta); -25 a +30 VDC (alimentazione accesa) - Risoluzione
- 16 bit
- Precisione Millivolt
-
±0.1% FSR a 25°C
±0.3% FSR da -10 a 60°C - Precisione TC
-
Tipi J, T, E, S, B: ±5°C
Tipi K, R, N: ±8°C - Precisione CJC
-
±0.5°C a 25°C
±1.5°C da -40 a 75°C - Frequenza di Campionamento
- 12 campioni/sec per modulo (condiviso tra fino a 8 canali)
- Impedenza di Ingresso
- 10 mega-ohm (min.)
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 2, 1 indirizzo MAC (bypass Ethernet)
- Protezione Isolamento Magnetico
- 1.5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Web (HTTP), Utility Windows (ioSearch), Strumento MCC
- Protocolli Industriali
- Server Modbus TCP (Slave), Moxa AOPC (Tag Attivo), Libreria MXIO, Adattatore EtherNet/IP
- Gestione
- API RESTful, SNMPv1/v2c, Trappola SNMPv1, HTTP, Client DHCP, BOOTP, IPv4, TCP/IP, UDP
- MIB
- MIB Impostazioni Dispositivo
- Sicurezza
- lista di controllo accessi
Funzioni di Sicurezza
- Autenticazione
- Database locale
Interfaccia LED
- Indicatori LED
- Alimentazione, Pronto, Porta 1, Porta 2
Modbus TCP
- Funzioni Supportate
- 1, 2, 3, 4, 5, 6, 15, 16, 23
- Modalità
- Server (Slave)
- Numero Massimo di Connessioni Client
- 10
EtherNet/IP
- Modalità
- Adattatore
- Numero Massimo di Connessioni Scanner
- 9 (sola lettura), 1 (lettura/scrittura)
Parametri di Alimentazione
- Connettore di Alimentazione
- Morsetto Euroblock fissato con viti
- Numero di Ingressi di Alimentazione
- 1
- Tensione di Ingresso
- 12 a 36 VDC
- Consumo di Energia
- 118 mA a 24 VDC
Caratteristiche Fisiche
- Custodia
- Plastica
- Dimensioni
- 27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
- Peso
- 200 g (0.44 lb)
- Installazione
- Montaggio su barra DIN, Montaggio a parete
- Cablaggio
-
Cavo I/O, 16 a 26 AWG
Cavo di alimentazione, 12 a 24 AWG
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C (14 a 140°F)
- Temperatura di Conservazione (incluso imballaggio)
- -40 a 85°C (-40 a 185°F)
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Altitudine
- 4000 m
Norme e Certificazioni
- EMC
- EN 55032/24, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
- ATEX, Classe I Divisione 2
- Sicurezza
- UL 508
- Urti
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
Dichiarazione
- Prodotto Ecologico
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 631,418 ore
- Norme
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
