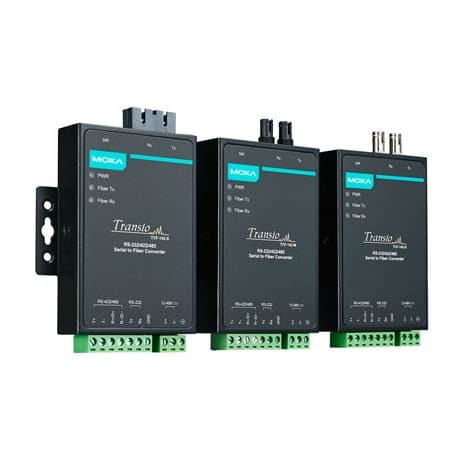

Descrizione TCF-142-M-SC-T
Il convertitore di media TCF-142-M-SC-T è parte della serie TCF-142, noto per la sua capacità di gestire interfacce seriali RS-232 o RS-422/485 e fibra multi-mode o single-mode. Questo modello specifico, TCF-142-M-SC-T, è ottimizzato per l’uso con fibra multi-mode e può estendere la trasmissione seriale fino a 5 km. È una soluzione ideale per ambienti industriali grazie alla sua ampia gamma di temperatura operativa da -40 a 75°C.
Una delle caratteristiche distintive del TCF-142-M-SC-T è la sua capacità di rilevamento automatico del baudrate seriale, che facilita la manutenzione e l’aggiornamento delle reti senza perdita di dati. Inoltre, il convertitore può essere configurato per operazioni in anello, permettendo la connessione di dispositivi seriali in un anello di fibra fino a 100 km di circonferenza.
Il controllo automatico della direzione dei dati (ADDC) è un’altra funzionalità avanzata che elimina la necessità di segnali di handshaking, semplificando l’installazione e l’uso in contesti complessi.
Specifiche Tecniche TCF-142-M-SC-T
Scarica scheda tecnica TCF-142-M-SC-TInterfaccia Seriale
- Numero di Porte
- 2
- Standard Seriali
-
RS-232
RS-422
RS-485 - Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità non standard)
- Controllo del Flusso
- ADDC (controllo automatico della direzione dei dati) per RS-485
- Fibra Ottica
- Modulo Fibra a Bassa VelocitànMulti-ModonModo SingolonRequisiti del Cavo in Fibran50/125 µm, 800 MHznG.652n62.5/125 µm, 500 MHznDistanza Tipican5 kmn40 kmnLunghezza d'onda Tipica (nm)n850n1310nGamma TX (nm)n840 a 860n1290 a 1330nGamma RX (nm)n800 a 900n1100 a 1650nPotenza OtticanGamma TX (dBm)n0 a -5n0 a -5nGamma RX (dBm)n0 a -20n0 a -25nBudget di Collegamento (dB)n15n20nPenalità per Dispersione (dB)n1n1nNota: Quando si utilizza un misuratore di potenza per misurare la potenza TX della fibra, impostare la velocità di trasmissione a 9.600 bps e inviare dati (00, ..., 0h) alla porta seriale del convertitore seriale.
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- Non applicabile, 120 ohm, 120 kilo-ohm
- Connettore
- Connettore SC multi-modo
- Latenza
- 300 ns
Segnali Seriali
- RS-232
- TxD, RxD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Numero di Ingressi di Alimentazione
- 1
- Corrente di Ingresso
- da 70 a 140 mA @ da 12 a 48 VDC
- Tensione di Ingresso
- da 12 a 48 VDC
- Protezione da Sovracorrente
- Supportata
- Connettore di Alimentazione
- Morsetto
- Consumo di Energia
- da 70 a 140 mA @ da 12 a 48 VDC
- Protezione da Inversione di Polarità
- Supportata
Caratteristiche Fisiche
- Grado di Protezione IP
- IP30
- Custodia
- Metallo
- Dimensioni (con alette)
- 90 x 100 x 22 mm (3,54 x 3,94 x 0,87 pollici)
- Dimensioni (senza alette)
- 67 x 100 x 22 mm (2,64 x 3,94 x 0,87 pollici)
- Peso
- 320 g (0,71 lb)
- Installazione
- Montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- da -40 a 75°C (da -40 a 167°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- EMC
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 780.480 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/garanzia
