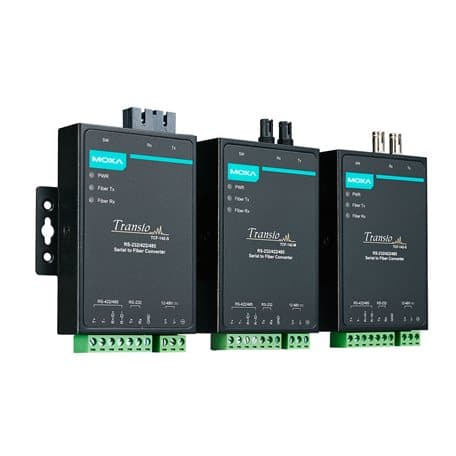

Descrizione TCF-142-S-SC
Il convertitore di media TCF-142-S-SC rappresenta una soluzione ottimale per la gestione di interfacce seriali RS-232 o RS-422/485 e la conversione verso fibra ottica monomodale SC. Questo modello è specificamente progettato per estendere la trasmissione seriale fino a 40 km, rendendolo ideale per applicazioni che richiedono lunghe distanze di trasmissione senza perdita di dati.
Una delle caratteristiche distintive del TCF-142-S-SC è la sua capacità di rilevare automaticamente il baudrate seriale, garantendo una trasmissione fluida e senza interruzioni anche in caso di variazione del baudrate del dispositivo collegato. Inoltre, il convertitore può essere configurato per operare in modalità anello, permettendo la formazione di anelli in fibra con una circonferenza totale fino a 100 km.
Il controllo automatico della direzione dei dati (ADDC) è un’altra funzionalità avanzata che facilita la gestione del flusso di dati RS-485, eliminando la necessità di segnali di handshaking. Con una temperatura operativa che varia da 0 a 60°C, il TCF-142-S-SC è adatto per ambienti industriali difficili, garantendo affidabilità e durata nel tempo.
Specifiche Tecniche TCF-142-S-SC
Scarica scheda tecnica TCF-142-S-SCInterfaccia Seriale
- Numero di Porte
- 2
- Standard Seriali
-
RS-232
RS-422
RS-485 - Velocità di Trasmissione
- da 50 bps a 921,6 kbps (supporta velocità di trasmissione non standard)
- Controllo del Flusso
- ADDC (controllo automatico della direzione dei dati) per RS-485
- Fibra Ottica
- Modulo Fibra a Bassa VelocitànMulti-ModonMono-ModonRequisiti Cavo in Fibran50/125 µm, 800 MHznG.652n62.5/125 µm, 500 MHznDistanza Tipican5 kmn40 kmnLunghezza d'onda Tipica (nm)n850n1310nGamma TX (nm)n840 a 860n1290 a 1330nGamma RX (nm)n800 a 900n1100 a 1650nPotenza OtticanGamma TX (dBm)n0 a -5n0 a -5nGamma RX (dBm)n0 a -20n0 a -25nBudget di Collegamento (dB)n15n20nPenalità per Dispersione (dB)n1n1nNota: Quando si utilizza un misuratore di potenza per misurare la potenza TX della fibra, impostare la velocità di trasmissione a 9.600 bps e inviare dati (00, ..., 0h) alla porta seriale del convertitore seriale.
- Resistore di Pull High/Low per RS-485
- 1 kilo-ohm, 150 kilo-ohm
- Controllo della Direzione dei Dati RS-485
- ADDC (controllo automatico della direzione dei dati)
- Terminatore per RS-485
- Non applicabile, 120 ohm, 120 kilo-ohm
- Connettore
- Connettore SC monomodale
- Latenza
- 300 ns
Segnali Seriali
- RS-232
- TxD, RxD, GND
- RS-422
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w
- Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w
- Data+, Data-, GND
Parametri di Alimentazione
- Numero di Ingressi di Alimentazione
- 1
- Corrente di Ingresso
- da 70 a 140 mA @ da 12 a 48 VDC
- Tensione di Ingresso
- da 12 a 48 VDC
- Protezione da Sovracorrente
- Supportata
- Connettore di Alimentazione
- Morsetto
- Consumo di Energia
- da 70 a 140 mA @ da 12 a 48 VDC
- Protezione da Polarità Inversa
- Supportata
Caratteristiche Fisiche
- Grado di Protezione IP
- IP30
- Custodia
- Metallo
- Dimensioni (con alette)
- 90 x 100 x 22 mm (3,54 x 3,94 x 0,87 pollici)
- Dimensioni (senza alette)
- 67 x 100 x 22 mm (2,64 x 3,94 x 0,87 pollici)
- Peso
- 320 g (0,71 lb)
- Installazione
- Montaggio a parete
Limiti Ambientali
- Temperatura Operativa
- da 0 a 60°C (da 32 a 140°F)
- Temperatura di Conservazione (confezione inclusa)
- da -40 a 85°C (da -40 a 185°F)
- Umidità Relativa Ambientale
- dal 5 al 95% (non condensante)
Standard e Certificazioni
- CEM
- EN 55032/35
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: da 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF - Test Ambientali
-
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3 - Sicurezza
- UL 60950-1
- Vibrazione
- IEC 60068-2-6
MTBF
- Tempo
- 780,480 ore
- Standard
- Telcordia (Bellcore), GB
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
