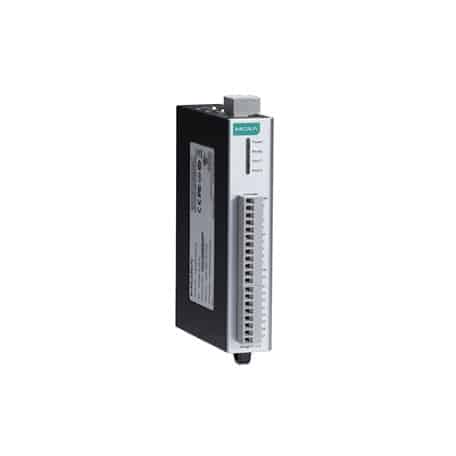

Descrizione IOLOGIK E1260
Il ioLogik E1260 è un dispositivo avanzato di I/O remoto Ethernet, parte della versatile serie E1200 di Moxa, progettato per supportare i protocolli più utilizzati nell’acquisizione di dati I/O. Questo modello è ideale sia per ingegneri IT che OT, grazie alla sua capacità di gestire simultaneamente protocolli come Modbus TCP, EtherNet/IP, SNMP, API RESTful, e la libreria MXIO di Moxa. Il ioLogik E1260 si distingue per la sua interfaccia di input/output che include 6 ingressi RTD, permettendo una misurazione precisa e affidabile della temperatura.
Con una temperatura operativa che varia da -10 a 60°C, il ioLogik E1260 è perfettamente adatto per ambienti industriali difficili. La serie E1200 offre anche funzionalità di daisy-chain Ethernet per una facile espansione e riduzione dei costi di cablaggio, oltre a comunicazioni peer-to-peer per semplificare ulteriormente l’installazione e ridurre i costi di cablaggio. La configurazione del Modbus TCP indirizzabile dall’utente e la tecnologia push per eventi migliorano ulteriormente l’efficienza e la facilità d’uso in sistemi SCADA o PLC.
Specifiche Tecniche IOLOGIK E1260
Scarica scheda tecnica IOLOGIK E1260Interfaccia Input/Output
- Canali RTD
- 6
- Isolamento
- 3k VDC o 2k Vrms
- Pulsanti
- Pulsante di reset
RTD
- Connettore
- Morsetto Euroblock serrato a vite
- Tipo di Sensore
-
PT1000 (-200 a 350°C)
PT50, PT100, PT200, PT500 (-200 a 850°C) - Tipo di Resistenza
- 310, 620, 1250 e 2200 ohm
- Connessione di Input
- 2 o 3 fili
- Frequenza di Campionamento
- 12 campioni/sec per modulo (condiviso tra fino a 6 canali)
- Risoluzione
- 0.1°C o 0.1 ohm
- Precisione
-
±0.1% FSR a 25°C
±0.3% FSR da -10 a 60°C - Impedenza di Input
- 625 kilo-ohm (min.)
Interfaccia Ethernet
- Porte 10/100BaseT(X) (connettore RJ45)
- 2, 1 indirizzo MAC (bypass Ethernet)
- Protezione Isolamento Magnetico
- 1.5 kV (integrato)
Funzionalità Software Ethernet
- Opzioni di Configurazione
- Console Web (HTTP), Utility Windows (ioSearch), Strumento MCC
- Protocolli Industriali
- Server Modbus TCP (Slave), Moxa AOPC (Tag Attivo), Libreria MXIO, Adattatore EtherNet/IP
- Gestione
- API RESTful, SNMPv1/v2c, Trappola SNMPv1, HTTP, Client DHCP, BOOTP, IPv4, TCP/IP, UDP
- MIB
- MIB Impostazioni Dispositivo
- Sicurezza
- Lista di controllo accessi
Funzioni di Sicurezza
- Autenticazione
- Database locale
Interfaccia LED
- Indicatori LED
- Alimentazione, Pronto, Porta 1, Porta 2
Modbus TCP
- Funzioni Supportate
- 1, 2, 3, 4, 5, 6, 15, 16, 23
- Modalità
- Server (Slave)
- Numero Massimo di Connessioni Client
- 10
EtherNet/IP
- Modalità
- Adattatore
- Numero Massimo di Connessioni Scanner
- 9 (solo lettura), 1 (lettura/scrittura)
Parametri di Alimentazione
- Connettore di Alimentazione
- Morsetto Euroblock serrato a vite
- Numero di Ingressi di Alimentazione
- 1
- Tensione di Ingresso
- 12 a 36 VDC
- Consumo di Energia
- 110 mA a 24 VDC
Caratteristiche Fisiche
- Custodia
- Plastica
- Dimensioni
- 27.8 x 124 x 84 mm
- Peso
- 200 g
- Installazione
- Montaggio su guida DIN, Montaggio a parete
- Cablaggio
-
Cavo I/O, 16 a 26 AWG
Cavo di alimentazione, 12 a 24 AWG
Limiti Ambientali
- Temperatura Operativa
- -10 a 60°C
- Temperatura di Conservazione (incluso imballaggio)
- -40 a 85°C
- Umidità Relativa Ambientale
- 5 a 95% (non condensante)
- Altitudine
- 4000 m
Norme e Certificazioni
- EMC
- EN 55032/24, EN 61000-6-2/-6-4
- EMI
- CISPR 32, FCC Parte 15B Classe A
- EMS
-
IEC 61000-4-2 ESD: Contatto: 4 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-5 Surge: Alimentazione: 2 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF - Località Pericolose
- ATEX, Classe I Divisione 2
- Sicurezza
- UL 508
- Shock
- IEC 60068-2-27
- Caduta Libera
- IEC 60068-2-32
- Vibrazione
- IEC 60068-2-6
Dichiarazione
- Prodotto Verde
- RoHS, CRoHS, WEEE
MTBF
- Tempo
- 660,260 ore
- Norme
- Telcordia SR332
Garanzia
- Periodo di Garanzia
- 5 anni
- Dettagli
- Vedi www.moxa.com/warranty
